Chapter 9 调试视差图层(可选)

本章将向你简单介绍最初是如何测试背景(速度,层级等)的,且这一章是可选的。如果你想知道具体是怎么操作的,那么强烈推荐你一步步看下去。

1. 视差背景

首先,创建一个名叫 ParallaxBackground 的文件,并导入 UIKit(而不是导入 Foundation)。并在该文件中,添加一个和文件名相同的类(此类需继承自 CanvasController)。新的文件应该看起来是这样的:

class ParallaxBackground : CanvasController {
}

接下来,在 WorkSpace 中添加一个 background 变量,能用来初始化 ParallaxBackground 的实例:

在继续下去之前,我们先在 WorkSpace 外部建立一些颜色的常量以便整个工程都能使用。你的 WorkSpace 现在看起来应该是这样的:

import UIKit
import C4

let COSMOSprpl = Color(red:0.565, green: 0.075, blue: 0.996, alpha: 1.0)
let COSMOSblue = Color(red: 0.094, green: 0.271, blue: 1.0, alpha: 1.0)
let COSMOSbkgd = Color(red: 0.078, green: 0.118, blue: 0.306, alpha: 1.0)

class WorkSpace: CanvasController {
   var background = ParallaxBackground()

   override func setup() {
       canvas.add(background.canvas)
   }
}

和 WorkSpace 类似,背景对象也是 CanvasController 类的子类。因此,背景对象也有 canvas 属性(其实是一个 view),我们才能使用 background.canvas

完成以上这些之后,我们来看看添加具有视差的背景大致要几步:

  1. 创建速度数组,以标明每个图层移动的快慢
  2. 基于各自的速度创建并添加所有的图层
  3. 为创建视差效果而添加一个上下文和观察者
  4. 为一些标签测试滚动效果

以上这些操作都是在 WorkSpace 中完成的,接下来的操作都将在 ParallaxBackground 文件中实现。

2. 创建速度数组和滚动视图数组

这一步非常简单。为之后的操作创建一个 CGFloat 为元素类型的数组。

在类中添加如下的变量:

let speeds : [CGFloat] = [0.08,0.0,0.10,0.12,0.15,1.0,0.8,1.0]

我们从设计文件中获取到数值,并按顺序添加。最底层的速度为 0.08,是数组下标为 [0] 的第一个元素;而最上层的速度是最后一个元素。

我们将数组的类型设置为 : [CGFloat],因为我们会将这些值直接赋值给继承自 UIScrollView 的视图。事先知道需要的类型是 CGFloat,而不用在使用 Double 的时候去转型了。

最后,添加一个元素为 InfiniteScrollview 类型的数组。之后的操作中会用到这个变量,我们先放在前面。

lazy var scrollviews = [InfiniteScrollView]()

你的类现在应该是这样子的:

class ParallaxBackground : CanvasController {
   let speeds : [CGFloat] = [0.08,0.0,0.10,0.12,0.15,1.0,0.8,1.0]
   var scrollviews = [InfiniteScrollView]()
}

3. 创建基于速度的图层

因为我们已经创建了 InfiniteScrollView 类,所以我们可以直接开始了。添加所有图层最简单的方法是一个个创建和添加,但是这样效率太低了,而且我们都已经知道各图层滚动速度是不同的。

上面的这张图片展示了滚动视图是如何跟随速度改变而显示的。与最上层移动整个宽度相比,速度为 0.08 的第一层只需要移动最上层宽度的 8% 作为 contentSize 即可。这就意味着我们不需要为所有的图层都创建全尺寸的内容大小。

3.1. 动态图层的内容大小

我们想要根据各自的速度创建图层,而且,最好是有一个方法只要传入正确的参数就可以返回给我们。

这个方法就是:

func createLayer(speed: CGFloat) -> InfiniteScrollView {
   return InfiniteScrollView()
}

这可以作为 setup() 方法里创建动态图层的方法。创建的 setup() 方法如下:

override func setup() {
   for i in 0..<speeds.count {
  let layer = createLayer(speeds[i])
       canvas.add(layer)
  scrollviews.append(layer)
   }
}

我们在新的图层上添加画布(canvas)和滚动视图数组的原因主要有两个:一个是想在屏幕上显示,另一个是之后会用到。

运行之。

我们什么也没有看到,因为创建了没有内容的对象。因此,我们来修改前面提到的 createLayer 方法。

3.2. 修改 createLayer

首先,我们知道一共会有 12 个标志,因此创建一个 let signCount

添加到你的类中:

let signCount : CGFloat = 12.0

同样地,因为是赋值给 UIKit 对象的,所以我们指定的类型是 CGFloat。而且,将全局变量放置在类的顶部。

因为我们只是简单的测试我们写的 createLayer 方法,所以添加一些数字就可以了。

获取视图的框架大小,然后来初始化图层,如下:

func createLayer(speed: CGFloat) -> InfiniteScrollView {
   let frame = view.bounds
   let layer = InfiniteScrollView(frame: frame)
   return layer
}

没有直接返回 InfiniteScrollView 是为了在返回前修改图层内容的大小。

接下来,我们修改一下图层的内容大小,如下:

func createLayer(speed: CGFloat) -> InfiniteScrollView {
   let frame = view.bounds
   let layer = InfiniteScrollView(frame: frame)
   let contentSize = CGSizeMake(frame.size.width * 2.0 * signCount, frame.size.height)
   layer.contentSize = contentSize
   return layer
}

现在,为了在屏幕上显示,添加一些标签。在我们 return 之前,添加 repeat 来将这些标签充满整个 scrollviews

let dx = Double(layer.contentSize.width) / 100.0
var center = Point(dx, canvas.center.y)
repeat {
   let label = TextShape(text: "\(scrollviews.count)")
   label.center = center
   layer.add(label)
   center.x += dx
} while center.x < Double(layer.contentSize.width)

这一步创建了一个偏移变量 dx,会给我们基于图层 contentSize 的 20 个标签。接着,创建了一个 center 变量将用它的 x 位置标识每个添加的标签。最后,用 repeat 循环直到中心位置超出图层的内容。循环内,创建一个基于 scrollviews 数组当前元素数字的新标签(所以第一层的下标是 0)。

运行你的应用是这样的:

看到所有的数字都叠在一起了吗?这是因为每层的 contentSize 都是相同的。是时候将 speed 变量派上用场了。

修改如下:

let contentSize = CGSizeMake(frame.size.width * 2.0 * signCount * speed, frame.size.height)

现在你整个 ParallaxBackground 文件看起来应该是这样的:

import UIKit

class ParallaxBackground : CanvasController {
    let speeds : [CGFloat] = [0.08,0.0,0.10,0.12,0.15,1.0,0.8,1.0]
    var scrollviews : [InfiniteScrollView]!
    let signCount : CGFloat = 12.0

    override func setup() {
        scrollviews = [InfiniteScrollView]()
        for i in 0..<speeds.count {
            let layer = createLayer(speeds[i])
            canvas.add(layer)
            scrollviews.append(layer)
        }
    }

    func createLayer(speed: CGFloat) -> InfiniteScrollView {
        let frame = view.bounds
        let layer = InfiniteScrollView(frame: frame)
        let contentSize = CGSizeMake(frame.size.width * 2.0 * signCount * speed, frame.size.height)
        layer.contentSize = contentSize

        let dx = Double(layer.contentSize.width) / 100.0
        var center = Point(dx, canvas.center.y)
        repeat {
            let label = TextShape(text: "\(scrollviews.count)")!
            label.center = center
            layer.add(label)
            center.x += dx
        } while center.x < Double(layer.contentSize.width)

        return layer
    }
}

你的应用应该是这样的:

看起来不爽吧,让我们把它们根据 contentSize 和层数分开来吧:

let dx = Double(layer.contentSize.width) / 100.0
let dy = Double(layer.contentSize.height) / Double(speeds.count+1)
var center = Point(dx, Double(scrollviews.count + 1) * dy)
let fontSize = Double(scrollviews.count + 1) * 6.0
let font = Font(name:"AvenirNext-DemiBold", size: fontSize)!
repeat {
    let label = TextShape(text: "\(scrollviews.count)", font: font)!
    //...
}

现在看起来好多了:

看到 1 很奇怪的靠在左边了吗?这是因为这一层的速度是 0.0...这一层不会移动,所以它的 contentSize 就是 0。

当你滚动的时候:

4. 连接起来吧

之前做过的事情再让我们做一次!我们会为创建基于图层速度的视差效果而添加上下文和观察者。

首先,为类添加一个新属性:

var scrollviewOffsetContext = 0

这个变量会指出观察我们图层偏移量的上下文。

从敲出 observeValueForKeyPath 开始,当你敲了 b 时,Xcode 会提示 如下:

return 回车就可以了。

现在,添加如下代码:

if context == &scrollviewOffsetContext {
   print("top layer is scrolling")
}

setup() 方法里创建视图之后添加以下的代码来连接最上层的图层。

if let topLayer = scrollviews.last {
    topLayer.addObserver(self, forKeyPath: "contentOffset", options: .New, context: &scrollviewOffsetContext)
}

现在的类应该看上去是这样的:

class ParallaxBackground : CanvasController {
   var speeds ...
   var scrollviews ...
   let signCount ...

   var scrollviewOffsetContext = 0

   override func setup() {
       for i in 0..<speeds.count {
      ...
       }
       if let topLayer = scrollviews.last {
           topLayer.addObserver(self, forKeyPath: "contentOffset", options: .New, context: &scrollviewOffsetContext)
       }
   }

   func createLayer(speed: CGFloat) -> InfiniteScrollView {
   }

   override func observeValueForKeyPath(keyPath: String?, ofObject object: AnyObject?, change: [String : AnyObject]?, context: UnsafeMutablePointer<Void>) {
       if context == &scrollviewOffsetContext {
           print("top layer is scrolling")
       }
   }
}

运行之。随着滚动,Xcode 控制台会跳出一些数字。

现在,将观察的方法与其他的图层连接起来。

print("top layer is scrolling")

替换为

let sv = object as! InfiniteScrollView
let offset = sv.contentOffset

for i in 0..<scrollviews.count-1 {
   let layer = scrollviews[i]
   layer.contentOffset = CGPointMake(offset.x * speeds[i], 0.0)
}

代码中获取到观察的对象后,转型成 InfiniteScrollview (我们可以使用 ! 来强制转型,因为我们确定知道它是什么类型的)。接着,获取到偏移量,并用其计算其余图层的偏移量。

最后,用循环遍历所有图层并基于速度修改 contentOffset 的值。

现在是这样子的:

这里逻辑上有个错误。我们一开始说:如果速度是主图层的 80%,就只需要画布(canvas)是宽度的 80% 就够了。这是对的。

但是,当主图层滚动到画布边缘时。视图会停止滚动,因为只有内容在框架内时才能滚动。

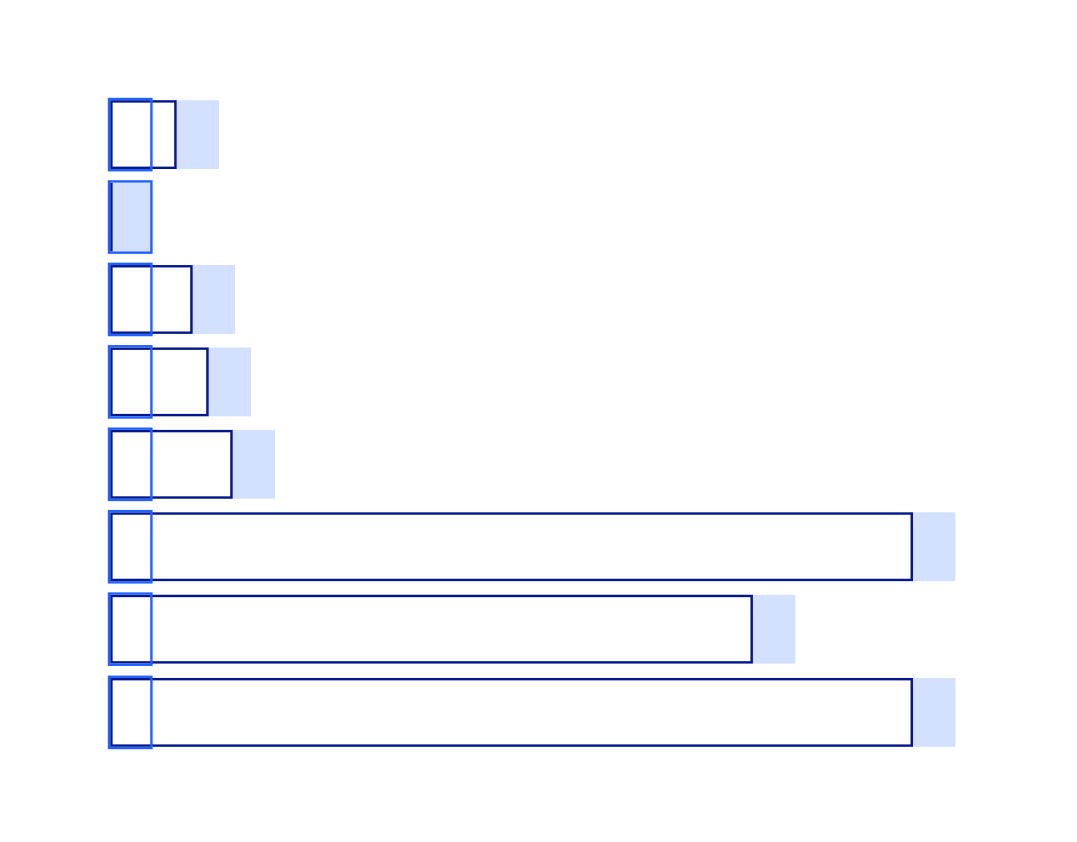

需要为每个画布增加 20% 的长度
Figure:

按理说,80% 主画布大小的画布只能滚动到 80% - visibleFrameWidth。因此,我们需要将框架的宽度添加到速度低于 1.0 的画布上。

如果要修复这个 bug,我们就要回到 createLayer() 方法,在创建 contentSize 和赋值之间添加一个判断条件:

let contentSize = ...
contentSize.width += speed < 1.0 ? view.frame.width : 0
layer.contentSize = contentSize

确保你把 let contentSize = ... 改成了 var

我们将使用一个技巧,让我们可以根据判断条件只用一行代码为变量赋值。

speed < 1.0 ?

意思就是:「这个 speed 是否小于 1.0?」

还有这个:

view.frame.width : 0

意思是如果判断为 true 就返回 view.frame.width 否则就是 0

现在,都照我们预想那样了:

ParallaxBackground.swift 可以从这里下载。

5. 总结

这是我第一次测试以不同的速度产生视差效果。效果还不错:我们知道了每一层的内容是如何滚动的,以及所有图层针对最上层移动是如何响应的。

即使当前方法是有效的,我们也不会在应用使用,之后的章节中会讲到有什么区别。

现在,你可以从你的工程中删除整个类了,因为我们再也不会使用它了。

让我们继续吧!
