Chapter 15 圆形菜单

在应用的中心放一个菜单,Jake 这个想法非常漂亮,不过实现起来也非常难。特别是还要计算动画时间,实现流畅的动画效果。首先需要分解这个动画,分解成一个一个的视觉组件;然后分解每个组件的动画效果,尤其是打开关闭时的动画效果;接着,我们处理一下手势、targets、actions,打磨一下 UI 里的 label 显示效果。

1. 思路

思路非常简单:屏幕中心有一个居中的图标,点击后转换成一个圆形的菜单,里面有 12 个星座图标按钮,点击某个星座按钮后,菜单又回到一开始的样子:屏幕中心的一个图标按钮。非常明了。

菜单开始时的状态
Figure:

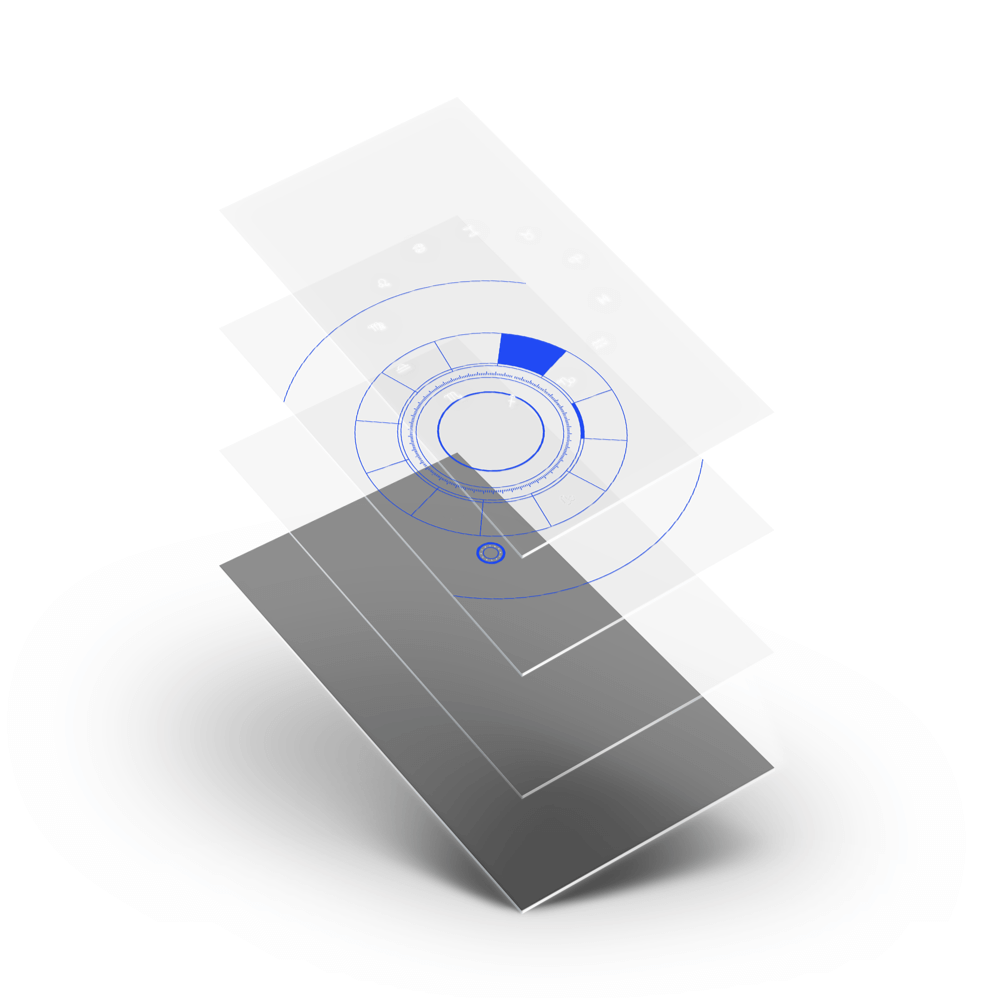

为了实现这样的效果,我们会分别处理每个组件的动画,然后把各个组件组合在一起,形成最后的效果。

1.1. 圆环

菜单里的主要视觉效果就是出现的一系列的圆环,在快要结束的时候,会出现两个圆环和一些点,打开状态下实际上有七个圆环:一个粗一点的,五个细一点的,一个带有破折号的。最上面这个有十一个分割线,把十二个图标分割开来。在这一部分我们会实现基本的动画,然后实现剩下的交互功能,最终实现完整的菜单。

1.2. 图标

图标是整个应用的核心部分,每个图标有不同的位置。这些图标不仅仅是看着好看,动画效果也让整个菜单看起来栩栩如生:在关闭状态下,这些图标看起来像是一些点,在打开状态时,会展现完整的样子、从关闭到打开的过程,我们需要一个非常棒的移动过程,通过动画展现整个过程。

1.3. 选择器

菜单出现后,当用户点击某个图标按钮,我们希望该按钮的背景高亮,表示这个按钮被选中。有两个方法可以实现:我们可以生成十二个形状并更改它们的填充色;我们还可以创建一个遮罩形状并旋转它。无论是哪种方法,我们都需要思考用户使用哪种手势来触发点击。

1.4. 手势

正确的手势会对我们的应用产生很大影响。我们希望应用里的交互简单明了,同时想让用户看到一些新奇的手势功能。我们还要想办法解决打开状态、选择图标和关闭状态之间的平衡,在这个过程中不能有太多的手势和动作。

1.5. UI

为了给菜单和应用增加更多内容,我们要增加一个标题 label,显示当前选中的图标;一个 info 按钮,能够打开信息面板;一个说明 label,仅出现在用户第一次打开应用,还没点击菜单时(比如,如果用户不知道如何使用菜单,该 label 显示使用说明)。最后,我们还要增加一点阴影效果,在打开菜单时阴影消失。有了阴影的对比,在弹出菜单时,菜单和背景就可以区分开。

1.6. 动画

所有的状态都要遵循下列动画效果:

  1. 所有的动画都是从中心向外扩展,看起来像是从一条粗线里出来的。
  2. 分割线的动画效果是随机的。
  3. 图标开始是一个点,然后慢慢向外扩大直到到达最后的位置,从点扩大成最终的外形。
  4. 转换最后出现 info 按钮
  5. 在转换过程中,阴影渐渐消失。
  6. 选中一个图标后,显示高亮效果。
  7. 用户关闭菜单,或者选择 info 按钮后,所有的动画反向进行。

2. 分解

把所有的工作分解成下列步骤,每个步骤单独开发,最后将所有的步骤组合在一起:

  1. 创建 MenuRings 类,处理菜单的基本外形
  2. 创建 MenuIcons 类,处理图标的呈现和动画效果
  3. 创建 MenuSelector 类,处理手势、选择器、信息页按钮和菜单里的标签
  4. 创建 MenuShadow 类,处理阴影的动画效果
  5. 创建 Menu 类,把上述的效果组合在一起
